        產品介紹
      產品名稱:XD型旋片式真空泵

      一、XD型旋片式真空泵概述:

      XD系列旋片式真空泵為單級旋片式聯軸式結構。它的工作性能是高轉速,低噪聲,抽速快,效率高。XD型旋片式真空泵只需空氣冷卻,有防返油結構,防止泵油返入被抽系統,泵內裝有排氣過濾器,有效消除油霧,運轉平衡,振動小,可以在任意壓強下工作。XD型旋片式真空泵的技術參數2×10-2Pa,已普遍適用食品真空包裝,醫藥、印刷機械紙張輸送,玻璃工業輸送,真空夾具,干燥等單位的使用。

      XD型旋片式真空泵適用于低、中真空領域,主要用于抽除空氣和其它干燥氣體。它是低、中真空的主要設備之一,它可單獨使用,也可成為其它真空泵的前級泵。真空泵具有運轉性能可靠、易扣件少、振動小、噪音低、效率高的特點。
      XD型旋片式真空泵是引進國外先進技術,關鍵零部件選用進口元件或進口材料XD型系列真空泵完全可替代國外同類產品。

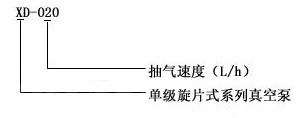

      二、XD型旋片式真空泵的型號意義:
      XD旋片真空泵型號說明
      三、XD型旋片式真空泵的技術參數表:

      型號及參數
      XD-010
      XD-016
      XD-020
      XD-025
      XD-040
      XD-063
      XD-100
      XD-160
      XD-250
      抽氣速率(m3/h)
      10
      16
      20
      25
      40
      63
      100
      160
      250
      權限壓力(Pa)
      2ⅹ102
      時機功率(kw)
      0.37
      0.37
      0.75
      0.75
      1.1
      1.5
      3
      4
      7.5
      泵轉速(轉/分)
      1440
      1440
      2800
      2800
      1440
      1440
      1440
      1440
      1440
      裝油量(L)
      0.5
      0.5
      0.5
      1
      1.5
      2
      4
      9
      9
      吸氣口尺寸
      G1/2
      G1/2
      G1/2
      G11/4
      G11/4
      G11/4
      G11/4
      G2
      G21/3
      泵重量(kg)
      16
      18
      19
      19
      60
      22
      115
      145
      200
      電壓(V)
      380/220
      380/220
      380/220
      380/220
      380/220
      380
      380
      380
      380

      四、XD型旋片式真空泵的使用范圍:

      環境溫度: ≤40℃ (度)
      抽氣速率: 10~250m3/h (立方/小時)
      極限壓強: ≤2*10-2Pa (帕)
      極限真空: ≤200Pa (帕)
      氣體類型: 常溫無其它混合物的空氣
      工作要求: 在6650pa到大氣壓的進口壓強下的連續工作時間
      工作要求: 進口壓強小于1330pa的條件下,允許長時期連續工作

      1 、XD旋片真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。
      2、入口壓力范圍:100Pa~100000 Pa,超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。
      3 、XD旋片真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。
      4、一般供應的電動機不防爆,如要求防爆或其它特殊要求時電動機必須符合相關的標準。

      五、XD型旋片式真空泵的特點:

      1、XD型旋片式真空泵可以在任意入口壓強下工作,最大的特點。
      2、XD型旋片式真空泵的內部裝有油霧消除器,能有效地消除泵排出的氣體中的油霧,避免油霧對周圍環境的污染。
      3、XD型旋片式真空泵的吸氣口裝有逆止閥,當泵停止時逆止閥與泵內專門設置的孔的聯合作用下,可以立即使泵與被抽系統隔離,防止真空泵油返入被抽系統,同時保持了被抽容器的真寬度,因而使用本型真空泵洋就可以不需要再配置帶有放氣的真空截止閥,從而可以減少用戶的使用費用。
      4、XD型旋片式真空泵配有油氣分離器,它與油霧消除器一起組成了有效的消音系統,能消除排氣噪音,避免噪音污染。
      5、XD型旋片式真空泵和電動機直接聯接安裝,采用空氣冷卻,不需水冷卻管道,因此本型是一種結構緊湊,安裝簡便的設備。
      6、結構設計合理,振動小,不用地腳螺栓即可工作。

      六、XD型旋片式真空泵的工作原理:

      XD旋片真空泵按照旋片式原理工作,偏心安裝的轉子在泵體內旋轉,離心力迫使葉片沿著轉子的狹槽滑向泵體內壁。葉片將泵體和轉子之間的月牙型空間分隔成數個工作腔。當工作腔和進氣口相連時,吸入氣體。隨著轉子的繼續轉動,被吸入的氣體被壓縮,進而排入到油分離器內。恒定的壓力差使真空泵油進入壓縮腔。真空泵油和被抽氣體一起排入油分離器內,通過排氣過濾器的作用使得油、氣分離,真空泵油回落到油分離器底部,通這浮子閥再次進入工作腔(油循環),不含油的氣體通過排氣蓋排向大氣。

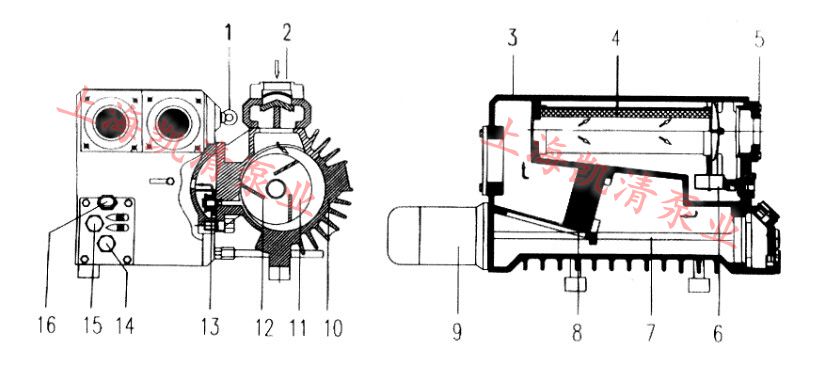

      七、XD型旋片式真空泵的結構說明:
      XD旋片真空泵分解圖2

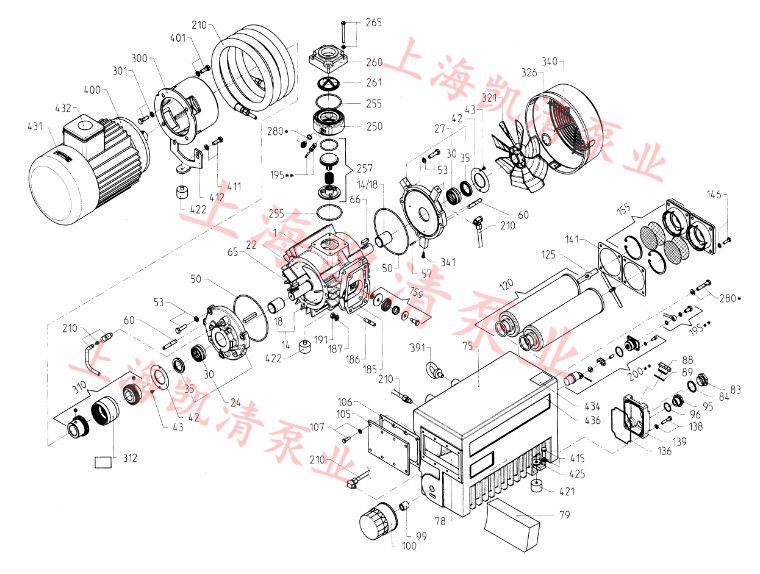

      八、XD型旋片式真空泵的分解圖:(附零部件對照表)
      XD旋片真空泵分解圖3

      XD型旋片式真空泵零部件對照表:

      序號 名稱 XD-040 數量 XD-063 數量 XD-100 數量
      1 泵體 XD-040-01-01 1 X-063-01-01 1 XD-100-01-01 1
      14 轉子 XD-040-01-02 1 X-063-01-02 1 XD-100-01-02 1
      22 葉片 XD-040-01-03 3 X-063-01-03 3 XD-100-01-03 3
      24 泵蓋A XD-040-01-05 1 X-100-01-05 5 XD-100-01-05 1
      27 泵蓋B XD-040-01-06 1 X-100-01-06 1 XD-100-01-06 1
      30 軸承 RNA4904 2 RNA4905 2 RNA4905 2
      35 骨架油封 ¢37X25X7 4 ¢42X30X7 4 ¢42X30X7 4
      42 油封蓋板 XD-040-01-04 2 XD-100-01-04 2 XD-100-01-04 2
      50 泵蓋O型圈 106*3 2 128*3 2 128*3 2
      75 油分離器 XD-040-02-04 1 XD-100-02-04 1 XD-100-02-04 1
      83 油窗 XD-100-02-16 1 XD-100-02-16 1 XD-100-02-16 1
      88 加油塞 XD-100-02-03 1 XD-100-02-03 1 XD-100-02-03 1
      89 加油塞O型圈 ¢32X2.65 1 ¢32X2.65 1 ¢32X2.65 1
      95 放油塞 XD-100-02-02 1 XD-100-02-02 1 XD-100-02-02 1
      96 放油塞O型圈 ¢27X2.65 1 ¢27X2.65 1 ¢27X2.65 1
      99 油濾清器接頭 XD-100-02-12 1 XD-100-02-12 1 XD-100-02-12 1
      100 油濾清器 W712 1 W712 1 W712 1
      105 盲板 XD-040-02-01 1 XD-100-02-05 1 XD-100-02-05 1
      106 盲板墊片 XD-040-02-03 1 XD-100-02-18 1 XD-100-02-18 1
      122 排氣過濾器 XD-100-02-14 1 XD-100-02-14 1 XD-100-02-14 1
      125 頂片 XD-100-02-11 1 XD-100-02-11 1 XD-100-02-11 1
      136 注放油蓋板墊片 XD-100-02-17 2 XD-100-02-17 1 XD-100-02-17 2
      139 注放油蓋板 XD-100-02-01 1 XD-100-02-01 1 XD-100-02-01 1
      155 排氣蓋 XD-100-02-09 1 XD-100-02-09 1 XD-100-02-09 1
      159 排氣閥 XD-040-04 2 XD-100-04 2 XD-100-04 2

      XD系列旋片式真空泵的選型須知:

      一、請提供以下詳細數據:①XD型旋片式真空泵的產品名稱與型號②XD型旋片式真空泵的真空度要求單位PA或MPA③XD型旋片式真空泵抽速要求單位L/S或M3/MIN④XD型旋片式真空泵的使用與否和工作條件⑤XD型旋片式真空泵的電機功率(KW)⑥XD型旋片式真空泵的轉速(r/min)⑦XD型旋片式真空泵的電壓〔V〕⑧XD型旋片式真空泵的進出口口徑⑨XD型旋片式真空泵是否帶附件,以便我們的為您正確選型。

      二、若已經由設計單位選定我公司的XD型旋片式真空泵的產品型號,請按XD型旋片式真空泵型號直接向公司銷售部訂購。

      三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。

      我公司免費咨詢電話:4000-123-133
      感謝您訪問我公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的產品和服務。

      本產品關鍵詞:XD型旋片式真空泵 XD旋片真空泵 旋片真空泵
