        產品介紹
      產品名稱:2SK型水環式真空泵
      2SK型水環式真空泵圖

      一、2SK型水環式真空泵概述:

      2SK型水環式真空泵相當于2臺SK型水環式真空泵串聯使用。也叫雙級水環真空泵。
      因SK系列水環真空泵只能達到-700mmHg的極限真空度,為達到較高真空及高真空下的較大抽氣速率,20世紀80年代國內開發了2SK系列真空泵。
      隨著我公司生產的2BV系列和2BE系列新一代節能型產品的出現,2SK型水環式真空泵將逐漸被取代。

      2SK-P1系列兩級水環真空泵-大氣噴射泵機組主要工作在絕壓10~50mmHg下,但它在高真空區效率比較低,如果需要長期運行可選用羅茨水環真空機組,如此可獲得高真空區抽氣最佳效率。

      2SK型水環式真空泵和2SK-P1系列兩級水環真空泵—大氣噴射泵機組是用來抽吸空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體以便在密封容器中獲得較高的真空。

      2SK系列兩級水環真空泵及2SK-P1系列兩級水環真空泵-大氣噴射泵機組是我廠根據行業標準JB/T7255-94《水環式真空泵和水環壓縮機》之規定發展的真空泵真空機組,具有真空度高,在高真空區間抽速大以及結構緊湊、使用可靠、裝拆方便等特點。
      機組是由2SK水環真空泵和一級大氣噴射泵組成,用戶根據需要可單獨使用兩級水環真空泵。

      2SK水環真空泵或機組是用來抽吸空氣或其它不溶于水、不含固體顆粒、無腐蝕性的氣體,以便在密閉容器內形成一定的真空度,是適宜輕紡、食品、冶金、化工等工業部門用于真空蒸發、真空濃縮、真空回潮、真空干燥、真空冶煉等工藝過程。


      2SK系列使用于吸入壓力低于-0.08MPa的工況條件,2SK-P1系列使用于吸入壓力低于-0.096MPa的工況條件。

      二、2SK型水環式真空泵特點:


      1、比較SK系列單級水環真空泵而言,具有真空度高、在高真空區抽速大等特點。
      2、相同抽速率下,軸功率明顯高于2BV、2BE系列水環式真空泵。
      3、因結構為雙葉輪結構,制造、維修較為復雜,易損件較多。所以逐漸被2BV,2BE系列產品替代。


      三、2SK型水環式真空泵的型號意義:
      2SK水環真空泵型號意義
      四、2SK型水環式真空泵的性能參數表:
      型 號
      抽氣量
      (m3/min)
      極限真空度
      (MPa)
      (毫米汞柱)
      功率
      KW
      泵轉速
      r.p.m
      供水量
      (L/min)
      口徑
      (mm)
      泵總重
      (KG)
      建議替代
      產品型號
      最大
      吸入壓力為
      -0.093MPa
      -700mmHg
      2SK-1.5
      1.5
      0.9
      -0.098
      (-735)
      4
      1440
      10-15
      40
      40
      200
      2BV5110
      2SK-3
      3
      2
      7.5
      1440
      15-20
      40
      40
      260
      2BV5111
      2SK-6
      6
      4
      15
      1460
      25-35
      50
      50
      460
      2BV5131
      2SK-12
      12
      8
      22
      970
      40-50
      100
      100
      850
      2BE 202
      2SK-20
      20
      14
      45
      740
      60-80
      125
      125
      1550
      2BE252-660
      2SK-30
      30
      20
      55
      741
      60-80
      125
      125
      1800
      2BE 253-660

      注:1、表中所列2SK型水環式真空泵性能指標及性能曲線指下列規定條件下的性能指標:
      ① 大氣壓力為0.1013MPa(760mmHg)
      ② 進水溫度15℃
      ③ 吸入空氣溫度20℃
      ④空氣相對溫度70%
      2、供水量為吸入壓力-0.05MPa(-400mmHg)時的數值,極限真空時可大于此值。
      3、性能允差±10%

      五、2SK型水環式真空泵的工作原理及指示圖:

      2SK型水環式真空泵工作原理如圖一所示,葉輪(5)偏心地裝在泵體(3)內,當葉輪旋轉時,水受離心力的作用向四周甩出,在2SK型水環式真空泵體內壁與葉輪之間形成旋轉水環(6)。水環上部內表面與葉輪輪轂相接觸,當葉輪沿順時針方向轉動時,在前半轉的過程中,水環內表面逐漸與輪轂脫離,相鄰兩葉片之間所形成的空腔逐漸增大,被抽氣體通過泵進氣管(4),經月牙形吸氣孔(7)不斷被吸入空腔內;后半轉的過程中,水環內表面逐漸與輪轂接近,兩相鄰葉片之間空腔逐漸縮小,氣體被壓縮,因而壓力不斷增加,當壓力增加到大于外界壓力時,氣體被排出,從而不斷地抽走密封容器的氣體,使其形成一定的真空。
      2SK水環真空泵原理圖
      圖一:2SK型水環式真空泵工作原理指示圖
      1.排氣管 2.出氣孔 3.泵體 4.進氣管 5.葉輪 6.水環 7.吸氣孔

      六、2SK型水環式真空泵的結構說明:

      ①抽氣量1.5m3/min以上2SK水環真空泵的結構如圖二所示,長短兩葉輪17和16用鍵固定在軸2上,兩葉輪中間用軸套20定位,并用園螺母鎖緊,這就構成了整個轉子部分,并且偏心地安裝在泵體內,支承在兩個單列向心球軸承上,轉予部分用聯軸器18與電機軸相聯,使之與電機一起以同樣轉速轉動,長葉輪17、長泵體9和吸入部分組成高真空級,短泵體5、短葉輪16和排出部分組成低真空級,高真空級的排氣口和低真空級的吸入口用連通管聯接(2SK-1.5無此連通管)成為雙級串聯,兩級之間用中間壁(A)7和中間壁(B)6隔開,中間壁(A)上有排氣孔,中間壁(B)上有吸氣口。
      2SK水環真空泵結構圖
      圖二:抽氣量1.5m3/min(2SK—1.5)以上兩級水環泵結構圖

      1、后軸承壓蓋 2、軸 3、軸承架 4、前后端蓋 5、短泵體 6、中間壁(B) 7、中間壁(A) 8、拉緊螺栓 9、長泵體 10、連通管 11、調整墊 12、油杯 13、前軸承壓蓋 14、填料壓蓋 15、后蓋園盤 16、短葉輪 17、長葉輪 18、泵聯軸器 19、電機聯軸器 20、軸套 21、進水孔 22、前蓋園盤

      ②2SK-0.4、2SK-0.8兩級水環真空泵結構如圖三所示,其高低真空級結構與圖二所示泵基本相同(無連通管)。采用特制加長軸電機,長、短葉輪用鍵固定于軸上,但可做軸向浮動,偏心地置于長短泵體內。
         2SK水環真空泵兩端的密封采用油浸石棉盤根填料密封或機械密封。
      高真空級的一端有進水孔,補充水由此進入高真空級的長泵體內,低真空級的補充水是由高真空級排出的。(2SK-12、2SK-20、 2SK-30低真空級的補充水也從供水管供入一部分,但要通過閥來調節其量的大。。高、低真空級是由拉緊螺栓而牢固地連接在一起。

      2SK水環真空泵結構圖2
      圖三:2SK-0.4、 2SK-0.8兩級水環真空泵結構圖

      1.后蓋2.油杯3.軸承擋圈4.軸承壓蓋子5.填料壓蓋6.軸承架7.排氣圓盤8.短葉輪9.短泵體10.長泵體11.長葉輪12.吸氣圓盤13.前蓋14.進水孔15.底盤16.加長軸電機

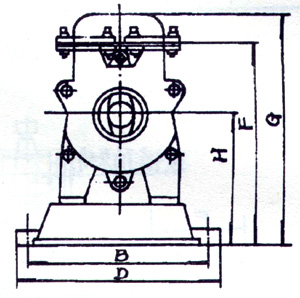

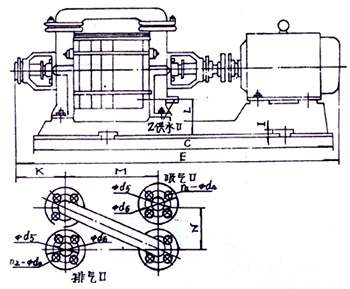

      2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、2SK-30P1外形及安裝圖

      2SK水環真空泵尺寸圖1 2SK水環真空泵尺寸圖2
      2SK水環真空泵尺寸圖3   2SK水環真空泵尺寸圖4
      型號 A A′ B B′ C D D′ E F G H I J K L M N P S T Z
      2SK-3P1 710 400 400 1136 460 460 1346 427 491 275 35 159 214 167 344 162 99 357 570 G1/2"
      2SK-6P1 863 420 420 1391 470 470 1623 500 608 315 30 218 234 183 429 210 99 515 734 G1/2"
      2SK-12P1 10375 520 460 1642 580 520 1965 615 750 375 30 216 246 183 599 280 120 565 800 G1/2"
      2SK-20P1 700 700 690 1972 750 2526 840 100 4500 30 306 283 225 619 350 180 774 1022 G3/4"
      2SK-30P1 810 750 720 2215 780 2715 840 100 4500 30 344 283 225 749 350 180 1016 1264 G3/4"

      2SK型水環式真空泵的選型須知:

      一、請提供以下詳細數據:①2SK型水環式真空泵的產品名稱與型號②2SK型水環式真空泵的真空度要求單位PA或MPA③2SK型水環式真空泵抽速要求單位L/S或M3/MIN④2SK型水環式真空泵的使用與否和工作條件⑤2SK型水環式真空泵的電機功率(KW)⑥2SK型水環式真空泵的轉速(r/min)⑦2SK型水環式真空泵的電壓〔V〕⑧2SK型水環式真空泵的進出口口徑⑨2SK型水環式真空泵是否帶附件,以便我們的為您正確選型。

      二、若已經由設計單位選定我公司的2SK型水環式真空泵的產品型號,請按2SK型水環式真空泵型號直接向我公司銷售部訂購。

      三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。

      我公司免費咨詢電話:4000-123-133

      感謝您訪問我公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的產品和服務。

      本產品關鍵詞:2SK型水環式真空泵  2SK水環真空泵  雙級水環真空泵
